VRDS-701 CD 播放器採用了全新開發的 VRDS 專屬轉盤結構 和 TEAC 原創的分立式解碼設計,VRDS 是 TEAC 獨有的 CD 讀取和驅動技術,通過將 CD 穩固在相同直徑的鋁製轉盤上,最大限度地增加慣性質量,大幅度減少 CD 旋轉過程中的振動和不穩定性。
此外,VRDS-701 不再使用市場上的通用解碼芯片,為達至音質上的極高要求,採用了原創的 TEAC ΔΣ (delta-sigma) 分立式解碼設計,同時在離散電路中結合了 TEAC 獨特編程和運算方案。
全新的 TEAC VRDS-701 沒有受到傳統 CD 播放器概念所限制,在設計上增強了功能和實用性,支援播放 MQA CD,而且數字輸入支持完整 MQA 解碼,另外,可作為獨立 USB DAC 運作,播放 22.5MHz DSD 和 384kHz/32 位 PCM 音樂檔案,不再是單純播放 CD 的傳統機型。
全新開發的 VRDS 專屬結構
自 TEAC 開發音頻器材以來,轉盤一直都是 TEAC 產品中的核心技術部份,這次更添加了聞名已久的 VRDS 讀取和驅動技術。
無振動剛性轉盤系統 Vibration-Free Rigid Disc-Clamping System (VRDS)
這個 TEAC 原創的 CD 讀取和驅動技術,通過將 CD 穩固在相同直徑的鋁製轉盤上,最大限度地增加慣性質量,大幅度減少 CD 旋轉過程中的振動和不穩定性,另一方面,透過校正光盤翹曲和畸變,提高光碟訊號讀取器和相對光盤凹坑側的光軸精度,以此來降低轉盤當中產生的伺服電流,大幅度減少光盤讀取錯誤,最終在 CD 訊源中得到非常出色的音頻質量。
橋樑部分加強 VRDS 成效
對於支撐轉盤的橋樑,TEAC精心挑選了非常堅固而且不會傳遞振動的輕質材料,以自然的物理方式快速穩定振動,實現了廣寬的聲音動態, 與此同時,橋接板位置採用樹脂製成的圓環結構,僅固定在一側,目的是抑制振動從 CD 通過橋接板傳到另一側,整個結構和設計,有效地將不需要的共振減到最小。
半懸浮安裝方式
整個CD機械部份,以半懸浮狀態的方式安裝在副底盤上,通過壓制 CD 轉盤和底盤之間的振動傳遞,減少了共振的影響,覆蓋整個頻率範圍,以此設計得到非常自然的聲音重播效果,另外通過將電機振動與主機架隔離,可有效防止機箱內的共振,同時,使到CD 轉盤與外部振動隔絕。 將外部振動完全隔離,各項細節連姑起來,大大提高了 CD的讀取精度。
優化數碼輸出
藉着去除 DAC 功能,內部電路針對數碼輸出進行了多項優化,例如,利用機佈更大的空間佈局,採取了更大型的高質量組件,以達到更高的音頻質量要求。

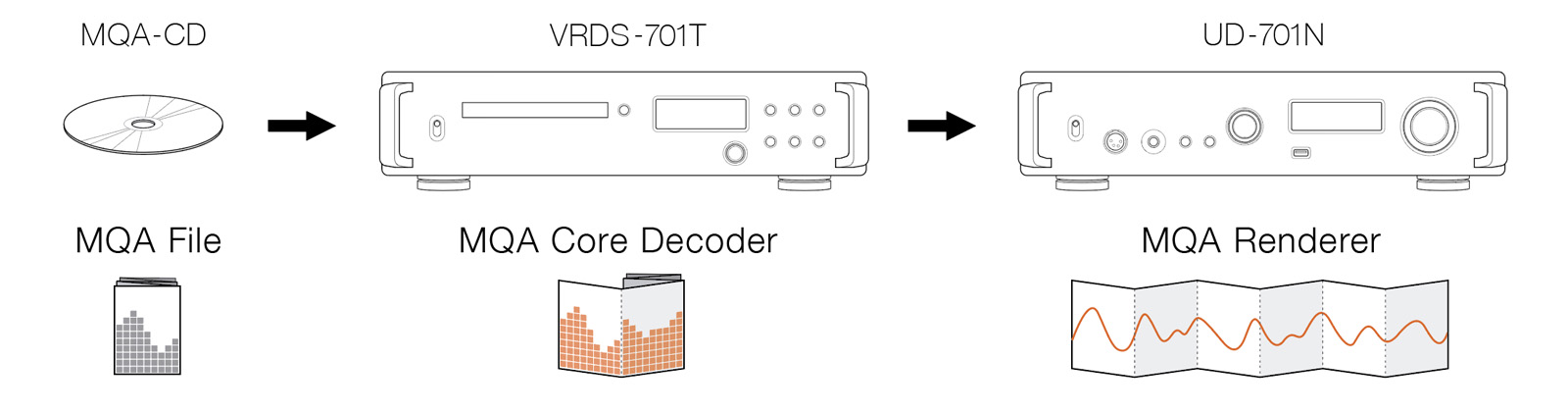

支援 MQA 完整解碼器 和 MQA CD 播放
VRDS-701T 內置 MQA 核心解碼器,可以透過數碼輸出支援編碼 88.2 kHz 的 MQA CD,此外,結合具有MQA 編碼功能的 DAC 一起使用時,可以使用 MQA 全解碼播放。

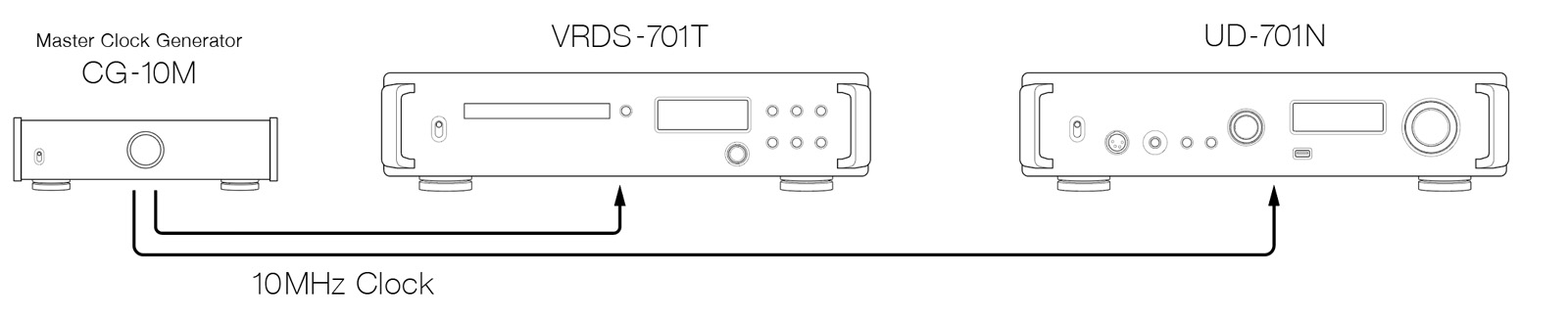

10MHz 外部時鐘輸入
10MHz 時鐘輸入允許與外部時鐘同步,除了在使用 VRDS-701 播放期間提高音頻質量外,這還可以使整個系統與時鐘進行同步。
兩個大容量環形鐵芯變壓器增強供電能力
獨立的大容量環形磁芯變壓器,專門為數碼部分和 CD 轉盤和讀取部份進利獨立供電,這 2 個大容量環形磁芯變壓器能夠使到電流供應更加穩定。
防止振動的針對式設計
懸浮結構為了保持變壓器的穩固性,防止變壓器產生振動,從底板鬆脫,為了散熱,所有側散熱片的長度也經過定制和進行過調整,以防止產生共鳴震動。
結構獨特的機加工鋼製三點式腳釘
設計中也使用最少數量的電路板固定螺釘,TEAC 原創的精確支架和腳釘,利用一種全新的抗震機制,防止底板接觸的地方產生空隙,從而徹底抑制振動對音質的影響。
控制連接器可與其他設備協調使用
RS-232C 觸發器 (Trigger) 輸入和輸出連接器可實現與其他設備的電源協調。
設備規格 | 詳細資訊 |
---|---|
CD部分 | |
支援格式 | 標準 CD, CD (CD-R/CD-RW)* 不支持8厘米 CD。 |
頻率響應 | 5Hz to 80kHz (+1dB, –6dB) |
訊噪比 | 108dB (A-weight, 1kHz) |
總諧波失真 | 0.002% (1kHz, LPF: 20Hz 至 20kHz) |
模擬音頻輸出 | |
平衡輸出 | |
接口 | XLR × 1 對 |
最大輸出電平 | 2.0Vrms(1kHz,全域,10kΩ 負載,固定 0dB) 4.0Vrms(1kHz,全域,10kΩ 負載,固定 +6dB) 12Vrms(1kHz,全域,10kΩ 負載,可變) |
輸出阻抗 | 220Ω |
非平衡 | |
接口 | RCA × 1 對 |
最大輸出電平 | 2.0Vrms(1kHz,全域,10kΩ 負載,固定 0dB) 4.0Vrms(1kHz,全域,10kΩ 負載,固定 +6dB) 6Vrms(1kHz,全域,10kΩ 負載,可變) |
輸出阻抗 | 180Ω |
數碼音頻輸入 | |
USB | |
接口 | USB Type-C × 1 (USB2.0以上) |
支持格式 | |
PCM | 16 / 24 / 32bit 44.1k / 48k / 88.2k / 96k / 176.4k / 192k / 352.8k / 384kHz |
DSD | 2.8M / 5.6M / 11.2M / 22.5MHz |
同軸 | |
接口 | RCA × 1 |
輸入電平 | 0.5Vp-p |
輸入阻抗 | 75Ω |
支持格式 | |
PCM | 16 / 24bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
DSD | 2.8MHz |
光纖 | |
接口 | TOS (JEITA RC5720C) × 1 |
輸入電平 | –24.0 至 –14.5 dBm 最高輸出 |
支持格式 | |
PCM | 16 / 24bit 32k / 44.1k / 48k / 88.2k / 96k / 176.4k / 192kHz |
DSD | 2.8MHz |
數碼音頻輸出 | |
同軸 | |
接口 | RCA × 1 |
輸出電平 | 0.5Vp-p |
輸出阻抗 | 75Ω |
光纖 | |
接口 | TOS (JEITA RC5720C) × 1 |
耳機輸出 | |
接口 | ¼″ (6.3 毫米) 立體聲 × 1 |
最大輸出 | 500mW + 500mW (載入 32Ω) |
時鐘同步輸入 | |
接口 | BNC × 1 |
輸入頻率 | 10MHz |
輸入阻抗 | 50Ω |
輸入電平 | |
矩形波 | 相當於 TTL 電平 |
正弦波 | 0.5 至 1.0Vrms |
外部控制方式 | |
觸發輸入(12V TRIGGER IN) | |
接口 | 3.5 毫米 單聲道迷你插孔 × 1 |
輸入電平 | 12V, 1mA |
觸發輸出(12V TRIGGER THRU) | |
接口 | 3.5 毫米 單聲道迷你插孔 × 1 |
輸出電平 | 12V |
最大電流供應 | 100mA |
供電 | AC120V, 60Hz AC220-240V, 50/60Hz |
電量消耗 | 40W |
待機功率 | 0.4W |
體積尺寸 | 444(W)×111(H)×333(D)毫米(包括突出部分) |
重量 | 10.1公斤 |
工作溫度 | +5℃ 至 +35℃ |
工作濕度 | 5% 至 85%(無凝結) |
儲存溫度範圍 | −20℃ 至 +55℃ |
附帶配件 | AC線、遙控器(RC-1338)、AAA電池×2、腳墊×3、用戶手冊 |
